ספק ערכת הבדיקה המקצועי שלך AC DC Hipot
נוסדה ב-1992 והתאגדה רשמית בשם Wuhan Moen Intelligent Electrical Co., Ltd. ב-12 בנובמבר 2012, עם הון רשום של 36 מיליון יואן, אנחנו חברת טכנולוגיה מקצועית המתמחה במחקר, פיתוח וייצור של ציוד לבדיקת מתח גבוה-. המתקן שלנו בשטח של 8,000 מ"ר באזור הפיתוח הטכנולוגי-איסט לייק ווהאן מכיל קווי ייצור ייעודיים, מרכזי מו"פ ומתקנים אדמיניסטרטיביים. עם צוות טכני וייצור מנוסה, Moen מתמקדת במוצרי ליבה, לרבות שנאי בדיקה, מערכות תהודה סדרתיות וציוד אחר לבדיקת מתח גבוה.{12} מגובה על ידי שנים של ניסיון בתעשייה, החברה מחויבת לייצור אמין, שיפור טכני מתמיד ומתן פתרונות מעשיים ללקוחות עולמיים של חברות חשמל ותעשייה.
-
![AC DC עמיד במתח בודק]()
AC DC עמיד במתח בודק1000VA AC הספק גבוה, 24 שעות ללא-מבחן ייצור ללא הסחת מתח. חיתוך דליפה של מיקרו-שנייה מעל-, תמיכה ב-5% דיוק גבוה בכיול CNAS. AC/DC כפול פלט ושלט רחוק חיצוני, תואם לקו הרכבה אוטומטי -
![15kVA 50kV AC DC Hipot סט מבחן]()
15kVA 50kV AC DC Hipot סט מבחןMEYD-W15kVA/50kV Power Frequency DC/AC תוכנן בהתאם לדרישות הלאומיות, התקן לבדיקת מתח לעמוד בעל מבנה ליבה-יחיד עם צימוד חזק ושטף דליפה קטן. הוא מאפשר הגברת מתח מדורגת לפעולה בטוחה ומבוקרת ותואם לסדרת -
![10kVA 100kV AC DC Hipot סט מבחן]()
10kVA 100kV AC DC Hipot סט מבחןמתאים למערכות חשמל, למפעלי תעשייה וכרייה ולמוסדות מחקר, ציוד זה עורך בדיקות חוזק בידוד-במתח גבוה בתדר מתח/DC על ציוד חשמלי-במתח גבוה, רכיבים חשמליים וחומרי בידוד. -
![10kVA 50kV AC DC Hipot סט מבחן]()
10kVA 50kV AC DC Hipot סט מבחןערכת בדיקת MEYD-W10kVA/50kV תדר עמידה במתח, מותאמת לפי תקנים לאומיים, כוללת מבנה ליבה-יחידה עם צימוד חזק ושטף דליפה מינימלי. קומפקטי וקל משקל לניידות קלה, הוא תומך בבדיקות בידוד AC ו-DC כאחד. בטוח -
![5kVA 100kV AC DC Hipot סט מבחן]()
5kVA 100kV AC DC Hipot סט מבחןMEYD-W5kVA-100kV AC DC Hipot Test Set משלב מספר מנגנוני ניטור והגנה. עם מבנה בידוד רב-שכבתי עם מראה ייחודי, הוא קטן וקל משקל. הסליל משתמש בצורה מעגלית קונצנטרית בתוך מבנה מגדל רב-שכבתי. -
![5kVA 50kV AC DC Hipot סט מבחן]()
5kVA 50kV AC DC Hipot סט מבחןMEYD-W5kVA-50kV AC DC Hipot Test Set משלב מספר פונקציות ניטור והגנה. כולל עיצוב בידוד רב-שכבתי עם מראה חדשני, הוא קומפקטי וקל משקל. הסליל מאמץ תצורה גלילית קונצנטרית בתוך מבנה מגדל רב-שכבתי.
למה לבחור בנו
התעודה שלנו
אנו מוסמכים בתקן ISO 9001 (איכות), ISO 45001 (בריאות ובטיחות) ו-ISO 14001 (סביבה), מה שמבטיח סטנדרטים גבוהים בכל ההיבטים של הפעילות שלנו.
יכולת מו"פ חזקה
מחויב לפריצות דרך טכנולוגיות, כולל השקעות לפיתוח פתרונות כור 750kV.
צוות טכני מנוסה
צוות הולך וגדל של 61 עובדים התומכים בפיתוח מוצרים, ייצור ושירות לקוחות.
השלם שירות לפני ואחרי-מכירות
מתכנון פתרונות ותמיכה טכנית ועד להתקנה, תחזוקה ושירות תגובה מהיר.

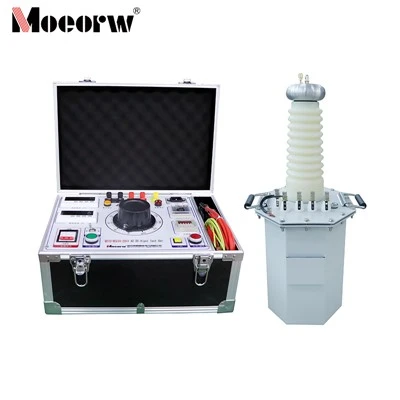

5kVA 50kV AC DC Hipot סט מבחן
10 kVA AC DC קיבולת בודק היפוט 10 kVA, מתח כניסה 110V/120V/220V, פלט 50 kV, 1 פאזה, קופסה אופציונלית או בקר שולחני, בקרה ידנית, אוטומטית וחשמלית, ניתן להתאים קיבולות אחרות. בודק ההיפוטים אהוב על בודקי מתח גבוה בשל הקלות והגמישות שלו.
פרמטר מוצר (מפרט)
|
בדוק שנאי |
|
|
מתח כניסה |
0–200V |
|
זרם קלט |
25A |
|
מתח מכשיר |
100V |
|
מתח גבוה מדורג: AC |
0–50kV DC:0–70kV |
|
זרם פלט |
100mA |
|
קיבולת מדורגת |
5kVA |
|
תיבת בקרה |
|
|
מתח כניסה |
220V ±10% 50Hz |
|
מתח מוצא: 0–250V |
זרם פלט: 0–25A |
|
קיבולת פלט |
5kVA |
|
טווח תזמון |
1S–99H |
|
טמפרטורת סביבה |
-20 מעלות עד 50 מעלות |
פעולה במצב כפול:יכול לעבור בין מצבי בדיקת AC ו-DC, ומציע גמישות בבדיקת סוגים שונים של ציוד.
מתח מתכוונן:מאפשר למשתמש להגדיר את מתח הבדיקה הנדרש, תוך התאמת תקני בדיקה ודרישות שונות.
מדידת זרם דליפה:מודד ומציג במדויק את זרם הזליגה כדי לקבוע את תקינות הבידוד.
תכונות בטיחות:כולל מנעולים, לחצני עצירת חירום ומחווני אזהרה כדי להבטיח את בטיחות המפעיל במהלך-בדיקת מתח גבוה.
רישום נתונים:דגמים מסוימים מגיעים עם יכולות רישום נתונים כדי לתעד תוצאות בדיקה להמשך ניתוח ותיעוד.
יישומים של 5kVA 50kV AC DC Hipot סט מבחן
ייצור
מבטיח שמוצרי חשמל עומדים בתקני בטיחות ואיכות לפני המשלוח.
בדיקת שטח
משמש לבדיקת-אתר של ציוד מותקן כדי לאמת את תקינות הבידוד ולמנוע כשלים.
מחקר ופיתוח
עוזר לתכנן ולאמת רכיבים ומערכות חשמליים חדשים עם תכונות בידוד חזקות.
ייצור חשמל
בדוק שנאים, מפסקי זרם וציוד-במתח גבוה אחר.
אנרגיה מתחדשת
ודא את תקינותם של פאנלים סולאריים, טורבינות רוח וחיווט קשור.
מעבדות
ערוך בדיקות מחקר ופיתוח בביטחון.
פירוש תוצאות הבדיקה של 5kVA 50kV AC DC Hipot סט בדיקות
תוצאות מעבר
תוצאת מעבר מצביעה על כך שה-DUT עמד בהצלחה במתח הבדיקה שהופעל במשך הזמן שצוין מבלי לחרוג ממגבלת זרם הדליפה המותרת. משמעות הדבר היא שמערכת הבידוד של ה-DUT נחשבת במצב טוב וניתן לצפות לתפקוד בטוח בתנאי הפעלה רגילים.
תוצאות נכשלים
תוצאת כשל מתרחשת כאשר ה-DUT לא עומד בקריטריוני הבדיקה. ישנן מספר סיבות מדוע מבחן עלול להיכשל.
זרם דליפה מוגזם
אם זרם הדליפה חורג מהמגבלה המותרת במהלך הבדיקה, זהו אינדיקציה ברורה לבעיות בידוד. זה יכול לנבוע מגורמים כמו חדירת לחות, נזק פיזי לבידוד או הזדקנות חומר הבידוד.
פלאשאובר
Flashover היא תופעה שבה מתרחשת קשת חשמלית על פני השטח של הבידוד או בין מוליכים. זה מלווה לעתים קרובות בעלייה פתאומית בזרם וניתן לראות אותו חזותית כניצוץ. Flashover מצביע על כשל רציני בבידוד ואין להשתמש ב-DUT עד לפתרון הבעיה.
הִתמוֹטְטוּת
התמוטטות בידוד היא צורה חמורה יותר של כשל כאשר הבידוד מאבד את יכולתו לעמוד בפני המתח המופעל. זה יכול לגרום למעגל קצר לחלוטין של - בתוך ה-DUT, מה שיגרום לעלייה משמעותית בזרם ועלול לגרום נזק לבוחן ול-DUT עצמו.
רכיבים של 5kVA 50kV AC DC Hipot סט מבחן
יחידת בקרה
יחידת הבקרה מספקת חשמל ושולטת בתהליך הבדיקה. הוא כולל מונים, טיימרים, מעגלי הגנה, ממסרים וכפתורי הפעלה או תצוגות.
בדיקת שנאי (יחידת HV)
שנאי המתח הגבוה- מייצר את מתח הבדיקה הנדרש. זה יכול להיות -שקוע בשמן, סוג -יבש או מבודד גז SF6.
מערכת אספקת חשמל
מספק מתח נמוך-במתח AC לציוד, בדרך כלל בין 0-250V AC.
מיישר-מתח גבוה
משמש בבדיקות DC להמרת מתח גבוה AC למתח גבוה DC יציב.
מעגלי הגנה
הגן על הציוד והמפעיל מפני עומס יתר, זרם יתר ותנאי-קצר חשמלי.
מערכת תצוגה וניטור
מציג מתח, זרם, זמן בדיקה ומצב בדיקה במהלך הפעולה.
עקרון הפעולה של 5kVA 50kV AC DC Hipot Test S
ייצור-מתח גבוה
יחידת הבקרה שולחת מתח נמוך-לשנאי הבודק, מה שמגביר אותו למתח בדיקה גבוה.
בדיקת בידוד
המתח הגבוה מופעל על הציוד הנבדק כדי לבדוק את חוזק הבידוד.
ניטור זרם דליפה
אם הבידוד טוב, רק זרם דליפה קטן מאוד יזרום במהלך הבדיקה.
איתור פגמים
אם יש בבידוד סדקים, לחות, זיהום או הזדקנות, זרם הדליפה יגדל או עלול להתרחש התמוטטות.
בדיקת AC Hipot
בדיקת AC מדמה תנאי הפעלה רגילים ויעילה לאיתור רטיבות וליקויי בידוד גדולים.
בדיקת DC Hipot
בדיקת DC רגישה יותר לפגמי בידוד מקומיים ונמצאת בשימוש נפוץ עבור כבלים ומעצמי נחשולי מתח.
הליך טיפוסי של 5kVA 50kV AC DC Hipot סט מבחן
הגדרה
חבר את הבוחן למכשיר הנבדק, תוך הקפדה על הארקה ואמצעי בטיחות נאותים.
בחר מצב
בחר במצב AC או DC בהתאם לדרישות הבדיקה.
התאם מתח
הגדר את מתח הבדיקה הרצוי בהתאם לתקנים או למפרטים של המכשיר.
התחל בדיקה
הפעל את מתח הבדיקה ופקח על זרם הדליפה.
הערכת תוצאות
השווה את זרם הדליפה הנמדד מול ערכי סף מקובלים כדי לקבוע אם המכשיר עובר או נכשל בבדיקה.
בדיקת בטיחות
ודא שהמכשיר פרוק בבטחה לאחר הבדיקה, במיוחד בעת שימוש במתח DC גבוה.
תעודות
שאלות נפוצות
כאחד מיצרני ערכות הבדיקות AC dc hipot המקצועיים ביותר בסין, אנו מוצגים על ידי מוצרים איכותיים ומחיר טוב. אנא היה סמוך ובטוח לקנות ערכת מבחן AC dc hipot באיכות גבוהה במלאי כאן ולקבל הצעת מחיר מהמפעל שלנו. הזמנות מותאמות אישית יתקבלו בברכה.
